大家好，是不是有很多朋友在做高温实验时，都曾遇到过这样的困惑：精心设计的实验，温度刚冲到1100℃以上，管式炉那根看似坚固的石英管就突然“罢工"了——要么变得浑浊脆弱，要么直接破裂变形？

这可不是石英管在闹脾气，而是背后有着深刻的材料科学原理。今天，我们就来聊一聊，为什么石英管迈不过1100℃这个“高温门槛"。

石英管的“真身"：它不是普通的玻璃

我们常用的石英管，其实是由石英玻璃制成的。它的主要成分是二氧化硅（SiO₂），是一种非晶体（或叫无定形体）。

想象一下，普通玻璃就像一团乱麻，分子排列是杂乱无章的。而晶体则像是纪律严明的军队，分子排列得井然有序。石英玻璃就处于那种“乱麻"状态，这也是它具备一系列优异性能（如透光性好、热膨胀系数低）的基础。

致命伤一：玻璃的“骨质疏松症"——析晶

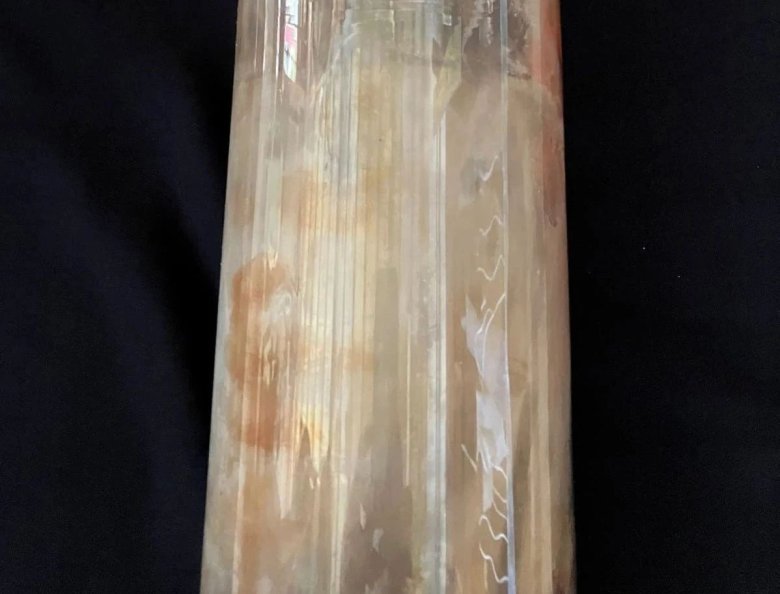

石英管在1100℃以上高温下，最怕的就是患上“析晶"（也叫“失透"）这个“骨质疏松症"。

什么是析晶？

    可以把它想象成冰融化成水，然后又重新冻结成冰的过程。石英玻璃在高温下，内部的二氧化硅分子获得了足够的能量，开始“不安分"地运动，试图重新排列，从杂乱无章的“玻璃态"转变为排列规则的“晶体态"（方石英晶体）。

析晶为何致命？

    1.  产生裂纹：晶体和玻璃的热胀冷缩特性不同。在冷却时，表面形成的晶体和内部的玻璃体“步调不一致"，会产生巨大的内应力，导致表面出现无数微裂纹。

    2.  变得脆弱：一旦产生微裂纹，石英管就从“钢铁硬汉"变成了“玻璃美人"，机械强度急剧下降。可能稍微一碰，或者一次正常的热冷循环，就会直接碎裂。

    3.  不可逆转：析晶是一个不可逆的过程！一旦发生，石英管就损坏了，无法修复。

⚠️ 注意： 石英管的杂质（如钠、钾）和水蒸气会像“催化剂"一样，大大加速这个析晶过程。

致命伤二：高温下的“柔软身段"——软化变形

除了析晶，另一个问题是高温下的石英管会“站不直"了。

没有固定的熔点：玻璃不像冰那样有固定的熔点，它是随着温度升高逐渐变软的。

粘度急剧下降：1100℃是石英玻璃粘度的一个临界点。超过这个温度，它的粘度会像坐滑梯一样急剧下降，从而开始软化变形。

    你会发现，石英管在自身重量或样品舟的重压下，中间部分开始下垂、鼓包，最终可能导致塌陷或密封失效。

总结一下

石英管在1100℃以上高温下“寿终正寝"，是两大原因合力作用的结果：

短期看：会软化变形，无法维持形状。

长期看：会发生不可逆的析晶，变得脆弱不堪，最终破裂。

❓ 那么，实验需要更高温度怎么办？

别担心，工程师和科学家们早有对策！如果您的实验需要达到1200℃、1400℃甚至更高，可以选择这些更耐高温的炉管：

1.  刚玉管（Al₂O₃）：常用的替代方案，抗氧化性好，可在空气气氛中用到1600-1800℃。缺点是怕急冷急热（抗热震性差）。

2.  碳化硅管（SiC）：强度高，导热性好，在惰性气氛中可用到1600℃以上。

3. 金属管（如钼、钨）：可在真空或惰性气氛中承受特别高温度，但一旦接触氧气会瞬间氧化。

所以，下次选择炉管时，不必再为难石英管了。它本就是为1100℃以下的世界而生的！根据您的实验温度和环境，为管式炉挑选最合适的“内胆"，才是安全实验、成功的关键哦！

希望这篇小文能帮到大家！欢迎分享给更多需要的伙伴~
